產品名稱：7655型氣腿式鑿巖機 |
7655型氣腿式鑿巖機是一種高效率的鑿巖機械。7655型氣腿式鑿巖機它廣泛用于巖巷掘進及各種鑿巖作業中鉆鑿爆破孔，是礦山、鐵路、交通、水利建設等石方工程中的重要機具。7655型氣腿式鑿巖機使用范圍較廣，最適用在中硬或堅硬（f=8~18）巖石上鉆鑿水平或傾斜水平或傾斜方向的炮孔，鉆孔深度可達5米。 |
|
7655型氣腿式鑿巖機
7655型氣腿式鑿巖機是一種高效率的鑿巖機械。7655型氣腿式鑿巖機它廣泛用于巖巷掘進及各種鑿巖作業中鉆鑿爆破孔，是礦山、鐵路、交通、水利建設等石方工程中的重要機具。7655型氣腿式鑿巖機使用范圍較廣，最適用在中硬或堅硬（f=8~18）巖石上鉆鑿水平或傾斜水平或傾斜方向的炮孔，鉆孔深度可達5米。7655型氣腿式鑿巖機既可以根據巷道斷面大小與FT1160A型短氣腿或FT160B型長氣腿配套使用，也可裝在鉆車或鉆架上工作,為保證良好的潤滑，7655型氣腿式鑿巖機配有FY200A型注油器。7655型氣腿式鑿巖機技術規格
重 量 24公斤 工作氣壓0.5MPa時 缸 徑 Ф70毫米活塞行程 70毫米 沖擊能 ≥ 45 焦耳使用氣壓
0.35-0.63帕 沖擊頻率 ≥ 28 赫茲氣管內徑 Ф19毫米 空轉轉速 ≥ 150 轉分水管內徑
Ф13毫米 耗氣量 ≤38升/秒釬尾規格 22×108毫米 結構特點7655型氣腿式鑿巖機配氣形式采用碗狀配氣閥，結構合理，啟動靈活。7655型氣腿式鑿巖機并具有重量輕、鑿巖速度快、耗氣量低、振動小，操作方便、故障率低、零件壽命長、經濟效益好等優點。
7655型氣腿式鑿巖機技術規格： |
|
機重 24 kg
全長
628 mm
使用氣壓 0.63 MPa
氣缸直徑 76 mm
活塞結構行程 60 mm
鑿巖沖擊頻率 ≥36 Hz
沖擊能 ≥65 J
鑿巖耗氣量 ≤80 L/s
空轉轉速 ≥300 r/mim
嗓聲 ≤112 dB(A)
使用氣壓 0.2-0.3
MPa
輸氣教管內徑 25 mm
輸水教管內徑 13 mm |
鉆孔直徑 34～42 mm
最大鉆孔深度 5 m
釬尾規格 B22×108=1 mm
FY200A型注油器
7655型氣腿式鑿巖機重量 1.2 kg
貯油量 0.2 L
氣腿 FT160A型
FT160B型
重量 17 16 kg
氣腿長度：最大 3006 2526 mm
最小
1668 1428 mm
推進長度 1338 1098 mm
最大軸推力 2000 2000 N |
|
|
|
| 7655型氣腿式鑿巖機 是現代鑿巖工具之一，它采用了氣水聯動，氣腿快速退回，氣壓調節等機構控制手柄集中于柄體，操作方便，配帶的消音裝置能隨意改變方向，降低噪音，結構簡單，便于維修，適合礦山開采、遂道鑿巖作業。 |
|
歡迎選購7655型氣腿式鑿巖機，卓力機械專業生產YT27，YT28，YT29a型氣腿式鑿巖機價格低廉，質量可靠熱誠歡迎您的來電 、來函洽談業務，歡迎撥打：18953724511 / 18605374511
|
|
產品名稱：YT24型氣腿式鑿巖機 |
YT24型氣腿式鑿巖機是一種高效率的鑿巖機械。它廣泛用于巷掘進及各種鑿巖作業中鉆鑿爆破孔，是礦山、鐵路、交通、水
利建設等石工程中的重要機具。 |
|
YT24型氣腿式鑿巖機是我國比較早的定型產品，YT24型氣腿式鑿巖機與同類型鑿巖機比較：質量輕、噪聲小、效率高、經濟效果好等特點。YT24型氣腿式鑿巖機最適合于中、小型礦山使用。
產品名：YT24型氣腿式鑿巖機
相關詞：YT24型氣腿式鑿巖機
YT24型氣腿式鑿巖機是一種高效率的鑿巖機械。它廣泛用于巷掘進及各種鑿巖作業中鉆鑿爆破孔，是礦山、鐵路、交通、水
利建設等石工程中的重要機具。
YT24型氣腿式鑿巖機使用范圍較廣，最適于在中硬或堅硬（F=8~18）巖石上鉆鑿水平或傾斜方向的炮孔，鉆孔深度可大5米。本面既可以根據巷道斷面大小與FT140BD型短氣腿或FT140B型長氣腿配套使用也可裝在鉆車或鉆架上工作。
YT24型氣腿式鑿巖機參數：
|
|
YT24型氣腿式鑿巖機機器質量:24千克
機器長度:678毫米
缸徑:70毫米
活塞行程:70毫米
工作氣壓:0.4-0.63兆帕
沖擊頻率:≥31赫茲:
耗
氣
量≤66.7升/秒
YT24型氣腿式鑿巖機氣管內徑:19毫米
水管內徑:13毫米
釬頭尺寸:⊙34-⊙42毫米
釬尾規格（六方對邊×長度）
22×108±1毫米
FT140B型氣腿
氣腿長度1687毫米
YT24型氣腿式鑿巖機推進行程1250毫米
氣缸內徑60毫米
質 量≈15.6千克
FT160BC型氣腿（長氣腿）
|
氣腿長度1800毫米
推進行程1365毫米
YT24型氣腿式鑿巖機氣缸內徑65毫米
質 量≈16.9千克
FT200B型注油器
容
油 量200毫升 |
|
|
|
| YT24型氣腿式鑿巖機是我公司主打產品之一，
它在巖層上鉆鑿出炮眼，以便放入炸藥去炸開巖石，從而完成開采石料或其它石方工程。
YT24型氣腿式鑿巖機及其配件物美價廉.產品種類齊全,真誠期待您的來電：18953724511 / 18605374511 |
|
YT27氣腿式鑿巖機
|
產品名稱：YT27氣腿式鑿巖機 |
YT27氣腿式鑿巖機高效輕型，適宜在中硬或堅硬（ｆ=８－１８）巖石上濕式鉆鑿向下和傾斜鑿孔。鑿孔直徑34－45毫米，有效鉆孔深度可達5米。YT27氣腿式鑿巖機具有吹洗炮孔功能強，轉釬力矩大的特點，明顯優于同類產品。YT27氣腿式鑿巖機除具備的優點外還采用凸緣控制閥制氣等功能，YT27氣腿式鑿巖機最適合大型礦山及遂道鑿巖作業。 |
|
機 重
27 公斤 外形尺寸(長×寬×高) 668×248×202 毫米
缸 徑 80
毫米
活賽行程 60 毫米
沖擊能量 ≥75.5 焦?fàn)枺↗）
鑿巖沖擊頻率
≥36.7 赫茲（Hz）
鑿巖耗氣量 ≤80 升/秒（L/s）
鑿巖耗氣量 ≤83.3
毫米
氣管內徑 13 毫米
水管內徑 0.2-0.3 毫米
工作氣壓
0.63 兆帕（MPa）
工作水壓 0.3 兆帕（MPa）
適宜鑿孔直徑 34-45
毫米
適宜最大鑿孔深度 5 米
釬尾尺寸（六方對邊×長度） 22×108
毫米
FY250型注油器
重量 1.2 公斤
貯 油 量 0.25
升（Ｌ）
氣腿 FT160A型 FT160B型
重量 17 16
公斤
氣腿長度：最大 3006 2526 毫米
最小 1668 1428
毫米
推進長度 1338 1098 毫米
YT27氣腿式鑿巖機最大軸推力 2000
2000 牛頓（N）
|
|
|
|
| YT27型氣腿鑿巖機是最現代的鑿巖機產品，它采用了現代鑿巖機的設計技術，與同類型產品比較，具有效率高，噪聲小、重量輕、經濟效果好、進尺速度快等優點。它的性能優越，使用最可靠。最高效的鑿巖機。YT27型氣腿鑿巖機最適合大型礦山、中型礦山和遂道的鑿巖作業，在國內用戶反應最好，在朝鮮市場中的占有率已達70%以上。 YT27型氣腿鑿巖機我公司鑿巖機的型號主要有：YT-23鑿巖機，YT-24鑿巖機，YT-25鑿巖機，YT-27鑿巖機，YT-28鑿巖機，YN27內燃式鑿巖機，7655鑿巖機，液壓鑿巖機等。 熱誠歡迎您的來電 、來函洽談業務，歡迎撥打：18953724511 / 18605374511 |
|
|
產品名稱：YT28型氣腿鑿巖機 |
YT28型氣腿鑿巖機是最現代的鑿巖機產品，它采用了現代鑿巖機的設計技術，與同類型產品比較，具有效率高，噪聲小、重量輕、經濟效果好、進尺速度快等優點。它的性能優越，使用最可靠。最高效的鑿巖機。 YT28型氣腿式鑿巖機最適合大型礦山、中型礦山和遂道的鑿巖作業，在國內用戶反應最好，在朝鮮市場中的占有率已達70%以上。
|
|
YT28鑿巖機技術參數
| 機 重 |
26 |
千克 |
| 機 長 |
661 |
毫米 |
| 缸體直徑 |
80 |
毫米 |
| 活賽行程 |
60 |
毫米 |
| 工作氣壓 |
0.5-0.6 |
兆帕 |
| 沖擊頻率 |
≥34 ≥37 |
赫茲 |
| 耗 氣 量 |
≤55 ≤81 |
升/秒 |
| 氣管直徑 |
25 |
毫米 |
| 水管直徑 |
13 |
毫米 |
| 釬頭直徑 |
⊙34-⊙42 |
毫米 |
| 釬尾規格（六方對邊×長度） |
22×108±1 |
毫米 |
| FT160BD型氣腿（短氣腿） |
| 氣腿長度 |
1400 |
毫米 |
| 推進行程 |
965 |
毫米 |
| 氣缸內徑 |
65 |
毫米 |
| 質 量 |
≈14.4 |
千克 |
| FT160BC型氣腿（長氣腿） |
| 氣腿長度 |
1800 |
毫米 |
| 推進行程 |
1365 |
毫米 |
| 氣缸內徑 |
65 |
毫米 |
| 質量 |
≈16.9 |
千克 |
| FY200B-FY200C型注油器 |
| 容 油 器 |
200 |
毫升 |
| 質量 |
1.02 |
千克 |
|
|
|
|
YT28型氣腿式鑿巖機采用氣水聯動、氣腿快速退回、氣壓調節等機構.控制手柄集中與柄體,機構新穎、操作方便.配帶的消音罩能有效地降低噪音和隨意改變排氣方向,改善現場作業條件與同類型鑿巖機比較:重量輕、噪音小、效率高、經濟效果好。 YT28型氣腿式鑿巖機廣泛應用與礦山開采,巷道掘進及各種鑿巖作業.是冶金、煤炭、鐵路、交通、水利、基建和國防石方工程中的重要機具.本機使用與中硬或堅硬巖石的濕式鉆鑿作業,炮口直徑達34-42mm,鉆孔深度可達5m.與FT160A型氣腿配套可鉆鑿水平和傾斜炮孔;亦可安裝與臺車或支架上作業.
YT28型氣腿鑿巖機是最現代的鑿巖機產品，它采用了現代鑿巖機的設計技術，與同類型產品比較，具有效率高，噪聲小、重量輕、經濟效果好、進尺速度快等優點。它的性能優越，使用最可靠。最高效的鑿巖機。它最適合大型礦山、中型礦山和遂道的鑿巖作業，在國內用戶反應最好，在朝鮮市場中的占有率已達70%以上。采用氣水聯動、氣腿快速退回、氣壓調節等機構.控制手柄集中與柄體,機構新穎、操作方便.配帶的消音罩能有效地降低噪音和隨意改變排氣方向,改善現場作業條件.與同類型鑿巖機比較:重量輕、噪音小、效率高、經濟效果好YT28型氣腿式鑿巖機廣泛應用與礦山開采,巷道掘進及各種鑿巖作業.是冶金、煤炭、鐵路、交通、水利、基建和國防石方工程中的重要機具.本機使用與中硬或堅硬巖石的濕式鉆鑿作業,炮口直徑達34-42mm,鉆孔深度可達5m.與FT160A型氣腿配套可鉆鑿水平和傾斜炮孔;亦可安裝與臺車或支架上作業。
YT28型氣腿式鑿巖機是以壓縮空氣為動力的小型鑿巖機；用作中、硬巖石的鉆孔。機構簡單，操作方便，具備干式或濕式兩種作業方式。濕式鉆孔時，可以有效地降低粉塵，起到一定的勞動保護。 YT28型氣腿式鑿巖機特色
：機體采用高性能的ADI奧貝球鐵鑄件。使機體不僅具備碳素鋼鍛件的高強度，而且具有高于碳素鋼鍛件的耐磨性；有效延長產品使用壽命。
|
|
|
產品名稱：YT28型氣腿鑿巖機 |
YT29型氣腿式鑿巖機/YT-29鑿巖機/YT-29型鑿巖機/YT-29氣腿式鑿巖機
YT29型氣腿式鑿巖機深受用戶歡迎。安全系數高，YT29型氣腿式鑿巖機是我國比較早的定型產品，YT29型氣腿式鑿巖機與同類型鑿巖機比較：質量輕,噪聲小,效率高,經濟效果好等特點， YT29鑿巖機最適合于中,小型礦山使用。
|
|
重量 26.5公斤
外型尺寸（長*寬*高） 659*248*205 毫米
缸徑 82毫米
活塞行程 60毫米
工作氣壓 0.4-0.63 兆帕
沖擊能 ≥70 焦耳
鑿巖耗氣量 ≤65升/秒
鑿巖沖擊頻率 ≥37赫茲
使用水壓 0.3兆帕
氣管內徑 25毫米
水管內徑 13毫米
適宜鉆孔直徑 34-45毫米
最大鑿孔深度 5米
釬尾規格 22*108毫米
FY250型注油器：
重量
1.2公斤
容油量 0.25升
FT160A型氣腿：
氣腿長度 1668毫米
推進行程 1338毫米
氣缸內徑 65毫米
重量 17公斤
|
YT29型氣腿式鑿巖機所使用的氣腿 FT160B型氣腿：
氣腿長度 1428毫米
推進行程 1098毫米
氣缸內徑 65毫米
重量 16公斤
FT160C型長氣腿：
氣腿長度 1820毫米
推進行程
1490毫米
氣缸內徑 65毫米
重量 18公斤
FT170型氣腿：
氣腿長度
1668毫米
推進行程 1338毫米
氣缸內徑 67毫米
重量 18公斤 |
|
|
|
|
YT29型氣腿式鑿巖機采用沖擊與轉釬各自獨立的結構，鉆具可以正反轉，能分別調節沖擊能、釬桿轉速和扭矩，以適應各種不同巖石，避免卡釬故障。沖擊部分采用無閥配氣，轉釬部分采用齒輪氣馬達驅動，結構緊湊、造型美觀，釬桿中心至頂部距離小，更適合掘進作業中鉆鑿幫孔。 YT29型氣腿式鑿巖機性能好，是目前鑿巖工具當中最好的一個工具。備受各大煤礦的喜愛。熱誠歡迎您的來電 、來函洽談業務，歡迎撥打：18953724511 / 18605374511 |
|
濟寧卓力工礦設備有限公司具有一定規模，產品出口到：美國、加拿大、巴西、秘魯、智利、挪威、南非、尼日利亞、黎巴嫩等十幾個國家和地區。其中：YT系列鑿巖機的年出口量為8700臺，內燃鑿巖機的年出口量達15000臺，受到使用單位及經銷單位的一致好評！
我公司為了尋求發展，在不斷拓展產品的結構，現在已形成三大類產品：
一、鑿巖機械類：用于礦山開采、市政建設、國防建設、開鑿巖石工程所需的爆破孔；
二、公路、鐵路養護機械類：用于公路、鐵路的路基地夯實或道砟搗固以及道軌提起；
三、噴漿機的配套設備：我公司生產的PZ-5B型礦用防爆噴漿機質量可靠，用于隧道、護坡、橋梁等工程；
濟寧卓力工礦設備有限公司是開發、制造和銷售于一體的現代化公司。主要生產的7655型氣腿式鑿巖機，YT24型鑿巖機，YT27型氣腿式鑿巖機,YT28型氣腿式鑿巖機和YT29型氣腿式鑿巖機等各種YT系列鑿巖機產品適用于礦山開采和施工作業
－
產品應用范圍包括建筑拆除作業、地質勘探鉆孔和地基工程，以及水泥路面、柏油路面的各種劈裂、破碎、搗實、鏟鑿以及消防救援等功能，更適用于各種礦山的鉆孔、劈裂、爆破，開采。并以性能好,效率高,重量輕,使用方便等優點倍受廣大用戶青昧。 |
|
|

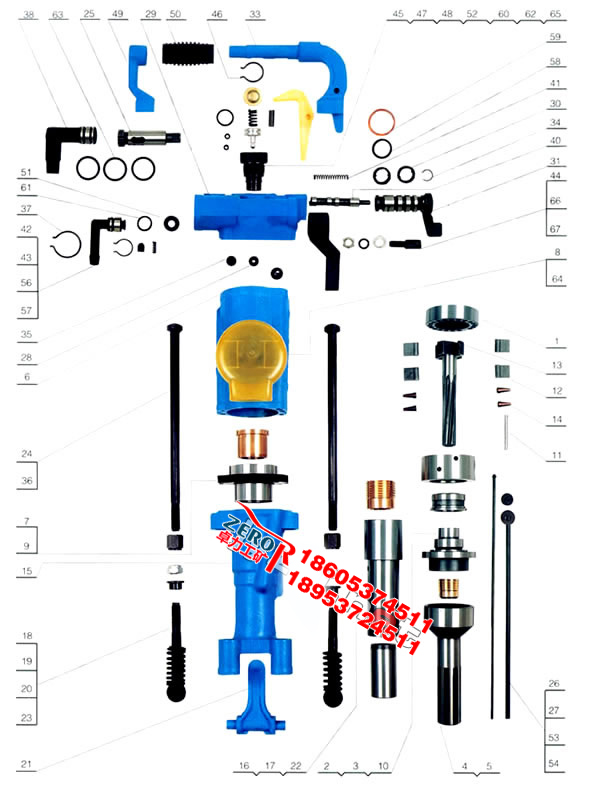

零件明細表Parts List
序號
|
零件號 |
零件名稱 |
單臺數量 |
1 |
YT28-1.02 |
棘輪 |
1 |
2 |
YT28-1.03 |
閥柜 |
1 |
3 |
YT28-10.5 |
閥蓋 |
1 |
4 |
YT25-1.08 |
螺旋母 |
1 |
5 |
YT25-1.10 |
活塞 |
1 |
6 |
YT25-1.11a |
缸體 |
1 |
7 |
YT25-1.12 a |
導向套 |
1 |
8 |
YT25-1.13 |
消聲罩 |
1 |
9 |
YT25-1.14 |
襯套 |
1 |
10 |
YT24-1.04 |
閥 |
1 |
11 |
YT24-1.06 |
定位銷 |
1 |
12 |
YT24-1.06 |
棘輪爪 |
? |
13 |
YT24-1.07 |
螺旋棒 |
4 |
14 |
YT24-1.09 |
塔形彈簧 |
1 |
15 |
YT24-1.15 |
機頭 |
4 |
16 |
YT28-2.01b |
轉動套 |
1 |
17 |
YT28-2.02 a |
釬尾套 |
1 |
18 |
YT24-2.03 |
彈簧墊 |
1 |
19 |
YT28-2.12 |
釬卡彈簧 |
2 |
20 |
YT24-2.06 |
釬卡螺栓 |
2 |
21 |
YT24-2.07 a |
釬卡 |
2 |
22 |
YT28-2.09 |
花鍵母 |
1 |
23 |
GB889 M16-Zn.D |
I型非金屬嵌件六角鎖緊螺母 |
1 |
24 |
YT28-3.02 |
長螺桿 |
2 |
25 |
YT28-3.03 a |
操縱閥 |
2 |
26 |
YT28-3.04 |
水針 |
1 |
27 |
YT28-3.05 |
氣針 |
1 |
28 |
YT28-3.07 |
大密封套 |
1 |
29 |
YT28-3.08 a |
柄體 |
1 |
30 |
YT28-3.13 |
漲圈 |
2 |
31 |
YT28-3.14 |
調壓閥 |
1 |
32 |
YT28-3.21 |
操縱把 |
1 |
33 |
YT28-3.27 |
左把 |
1 |
34 |
YT24-3.01 |
彈性環 |
|
零件明細表Parts List
序號 |
零部件 |
零件名稱 |
單臺數量 |
35 |
YT24-3.06 |
小密封套 |
2 |
36 |
YT24-3.09 |
長螺桿螺母 |
2 |
37 |
YT24-3.10 |
網絲卡環 |
1 |
38 |
YT28-3.11 |
氣管彎頭 |
1 |
39 |
YT24-3.12 |
扳機 |
1 |
40 |
YT24-3.15 |
換向閥 |
1 |
41 |
YT24-3.16 |
彈簧 |
1 |
42 |
YT28-3.18 |
水管彎頭 |
1 |
43 |
YT24-3.19 |
鋼絲卡環 |
1 |
44 |
YT24-3.22 |
緊固銷 |
1 |
45 |
YT24-3.23 |
注水閥體 |
1 |
46 |
YT24-3.24 |
鋼絲卡環 |
1 |
47 |
YT24-3.25 a |
簧蓋 |
1 |
48 |
YT24-3.26 |
注水閥 |
1 |
49 |
YT24-3.28 |
右把 |
1 |
50 |
YT24-3.29 |
膠把 |
1 |
51 |
YT24-3.30 |
密封圈 |
1 |
52 |
YT25-3.06 |
彈簧 |
1 |
53 |
YT25-3.09 |
水針套 |
1 |
54 |
YT25-3.13 |
膠墊 |
1 |
55 |
YT25-3.14 |
氣針墊 |
1 |
56 |
YT25-3.20 |
彈簧 |
11 |
57 |
YT25-3.21 |
定位銷 |
1 |
58 |
YT25-3.24 |
環型密封圈 |
1 |
59 |
YT25-3.35 |
墊 |
1 |
60 |
8x1.01-1GB1235-76 |
O型密封圈 |
1 |
61 |
22x2.41-1 GB1235-76 |
O型密封圈 |
1 |
62 |
25x2.41-1 GB1235-76 |
O型密封圈 |
1 |
63 |
36x3.51-1 GB1235-76 |
O型密封圈 |
3 |
64 |
D100 ZBJ15 001-87 |
喉箍 |
1 |
65 |
GB8798x24 |
彈性圓柱銷 |
1 |
66 |
GB9310 |
標準型彈簧墊圈 |
1 |
67 |
CB6172 M10-Zn.D |
六角薄螺母 |
1 |
|
|
|
|
| |
|
|
